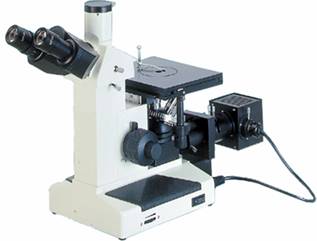

4XC三目倒置金相分析儀顯微鏡

Ø 儀器用途：

4XC三目倒置金相分析儀顯微鏡主要適用于各種金屬和合金材料的組織結構、鑄件質量以及熱處理后相位組織進行研究分析工作，是金屬學研究的必備儀器，由于試樣的觀察面倒置不受高度限制，在制備試樣時只要一個觀察面平整。因此工廠實驗室，科研機構院校教學普遍選用。其他行業比如電子產品、薄膜、鍍層采用冷鑲嵌材料做成試樣后直接倒置于工作臺上，材料透明也能方便地進行觀察。專門的攝像通道可以方便的連接視屏和計算機進行實事和靜動態的圖像觀察，保存和編輯，打印。結合各種軟件能進行更專業的金相、測量、互動教學領域的需要。

Ø 主要技術參數：

1、三目鏡筒，可旋轉360°,瞳距 55mm-75mm ，視度±5°

2、高眼點大視野目鏡：WF10X（Φ20mm）,視度可調

3、長工作距離平場消色差物鏡：

長距平場消色差物鏡(無蓋玻片) PL 10X/0.25

長距平場消色差物鏡(無蓋玻片) PL L20X/0.40

長距平場消色差物鏡(無蓋玻片) PL L40X/0.60

長距平場消色差物鏡(無蓋玻片)  PL 100X/1.25  (彈簧,油)

4、總放大倍數：100X-1000X

5、載物臺：雙層移動平臺，180*150mm，移動范圍15*15mm，轉換器：四孔滾珠內定位

6、調焦：粗微動同軸，升降范圍15mm，微動格值0.002mm

7、聚焦鏡：柯勒照明，濾色片座

8、反射光源：12V20W鹵素?zé)�，亮度可調
